Modelagem de Dados
Modelo Conceitual

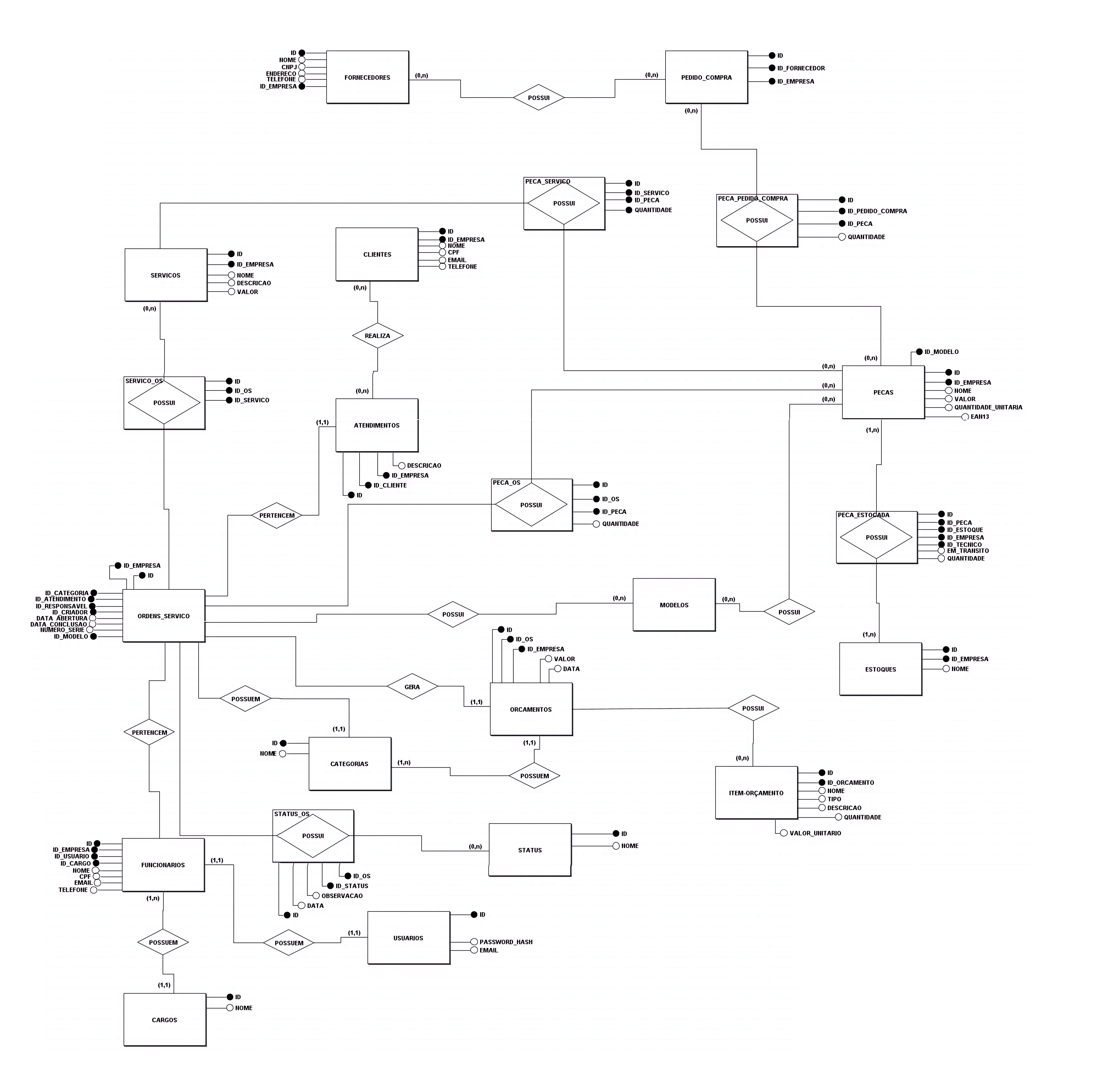

DER com a representação das entidades, atributos e relacionamentos.
DER com a representação das entidades, atributos e relacionamentos.
